液壓驅動隔膜泵設計方案
液壓驅動隔膜泵設計方案

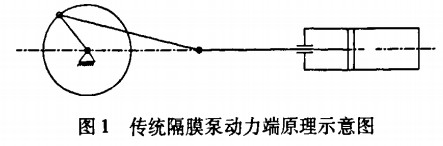

傳統隔膜泵動力端為曲柄連桿機構，其原理示意圖如圖1所示。
它是由電動機帶動皮帶輪使偏心輪旋轉，偏心輪帶動連桿，使十字頭、活塞及活塞桿作往復運動，活塞的運動通過推進液系統帶動隔膜運動，從而完成吸入排出料漿的工作。
為尋求性能更好和結構合理的隔膜泵以滿足企業的使用要求，研究設計了一種新型的液壓驅動隔膜泵。該新型隔膜泵利用液壓缸直接驅動泵缸活塞，簡化了減速裝置及機械傳動裝置。因此，新型液壓驅動隔膜泵體積比機械式隔膜泵要小很多，主要由動力端部分(定量泵、液控換向閥、先導溢流閥、單向調速閥、電磁閥、液壓缸等)和液力端部分(泵頭、泵缸、泵缸活塞、吸人閥、排出閥等)組成。
液壓驅動隔膜泵與傳統的機械傳動式隔膜泵相比，具有以下優點:
(1)用液壓缸活塞的直線運動代替通過曲柄連桿機構轉換的直線運動，可有效地提高系統的機械效率。
(2)液壓缸活塞運行速度比較平穩，驅動力穩定。
(3)液壓缸沖次低，行程長，使得液壓缸隔膜泵泵頭系統的吸、排單向閥換向平穩，隔膜運行平穩，吸空現象大大減少。
在分析現有隔膜泵原理及動力端工作特點的基礎上，提出DP160-4液壓驅動隔膜泵的工作原理和方案設計。該設計的關鍵是用液壓缸代替傳統的曲柄連桿機構，并能實現自動往復運動。
