DBY型渦輪電動隔膜泵
產品名稱：DBY型渦輪電動隔膜泵
DBY型渦輪電動隔膜泵概述：
DBY型渦輪電動隔膜泵是一種新型的泵類，近年來，由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業，產品設計均參考美國ABEL公司樣機，該泵適用于低壓，即出口壓力≤3kgf/cm2的場合。
DBY型渦輪電動隔膜泵注意用途：
1、各種劇毒、易燃、易揮發液體。
2、各種強酸、強堿、強腐蝕液體。
3、可輸送較高溫度的介質150℃。
4、作為各種壓濾機前級送壓裝置。
5、熱水回收及循環。
6、油罐車、油庫、油品裝卸。
7、泵吸泡菜果醬、土豆泥、巧克力等。
8、泵吸油漆、樹膠、顏料粘合劑。
9、各種瓷器釉漿水泥灌漿灰漿泥漿。
10、各種橡膠漿乳膠、有機溶劑、填料。
11、用泵為油輪駁船清倉吸取倉內污水及剩油。
12、啤酒花及發酵粉稀漿、糖漿、糖蜜。
13、泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
14、各種特殊介質的吸送。
DBY型渦輪電動隔膜泵技術參數：
流量：0-20m3/h；
揚程：30m；
功率：0.37-4kw；
轉速：1450r/min；
口徑：10-100mm；
溫度：-15-+150℃；
自吸高度：5-7m。
DBY型渦輪電動隔膜泵注意事項：
1.電動隔膜泵出口嚴禁安裝閥門，如必需裝閥門；要在出口安裝安全閥門，工作壓力不得超過4公斤，以免造成損失。
2.應及時加油，保持潤滑系統正常運轉。
3.電動隔膜泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。
4.被輸送的介質及其溫度應在泵材允許范圍內。
5.對于輸送液體為易沉淀結晶的介質時，使用后應及時清洗排凈泵內積物，以免再開時損壞。
6.DBY型渦輪電動隔膜泵振動極其輕微，一般情況可不裝底腳螺栓。
7.如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。
8.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。
更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。

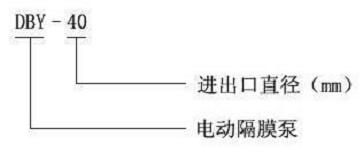

DBY型渦輪電動隔膜泵型號意義：
DBY型渦輪電動隔膜泵性能參數：
| 型 號 |
進出口徑 |
流量(m3/h) |
揚程 |
吸程 |
最大允許通過顆粒φ(mm) |
電機功率(KW) |
| DBY-10 |
10 |
0.5 |
30 |
1.5 |
1 |
0.37 |
| DBY-15 |
15 |
0.75 |
30 |
1.5 |
1 |
0.37 |
| DBY-25 |
25 |
3.5 |
30 |
4 |
2.5 |
1.5 |
| DBY-40 |
40 |
4.5 |
30 |
4 |
4.5 |
2.2 |
| DBY-50 |
50 |
6.5 |
30 |
4 |
8 |
4 |
| DBY-65> |
65 |
8 |
30 |
4 |
8 |
4 |
| DBY-80 |
80 |
6 |
30 |
4 |
10 |
5.5 |
| DBY-100 |
100 |
20> |
30 |
4 |
10 |
5.5 |
DBY型渦輪電動隔膜泵安裝尺寸表：
| 型號 |
A |
A1 |
A2 |
A3 |
B |
K |
DN |
D1 |
Φ1 |
Φd |
h |
H1 |
H2 |
| DBY-25 |
900 |
75 |
160 |
300 |
180 |
550 |
25 |
75 |
11 |
17.5 |
110 |
315 |
620 |
| DBY-40 |
900 |
75 |
160 |
300 |
180 |
550 |
40 |
100 |
14 |
17.5 |
110 |
315 |
620 |
| DBY-50 |
960 |
140 |
250 |
370 |
240 |
550 |
50 |
110 |
14 |
17.5 |
85 |
360 |
820 |
| DBY-65 |
960 |
140 |
250 |
370 |
240 |
550 |
65 |
130 |
14 |
17.5 |
85 |
360 |
820 |
| DBY-80 |
900 |
110 |
0 |
700 |
390 |
800 |
80 |
150 |
17.5 |
17.5 |
130 |
470 |
980 |
| DBY-100 |
900 |
110 |
0 |
700 |
390 |
800 |
100 |
150 |
17.5 |
17.5 |
130 |
470 |
980 |

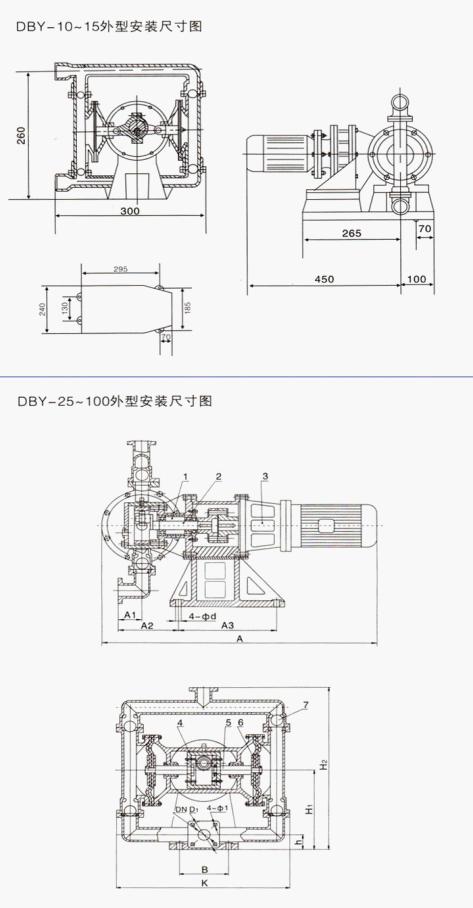

DBY型渦輪電動隔膜泵安裝尺寸圖：

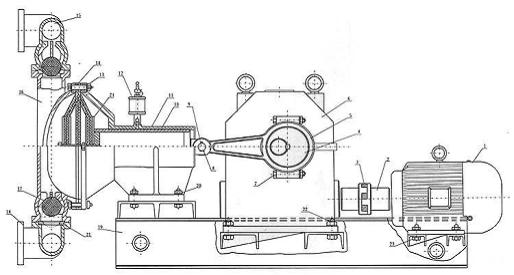

DBY型渦輪電動隔膜泵結構圖：
DBY型渦輪電動隔膜泵如何選擇膜片：
DBY型渦輪電動隔膜泵的主要配件是隔膜.正確選用隔膜可以達到事半功倍的目的，用戶訂貨時須注明輸送介質的性質，以便出廠時配備不同隔膜，一般隔膜有下列幾種：
1.丁晴隔膜；主要用于耐油場合。
2.氯丁橡膠5031#本單位特制，主要用于耐丙酮及各種酸類、堿類。
3.氟橡膠6021#本單位特制，主要用于高溫150℃：耐甲笨耐腐蝕。但價格比其它隔膜高。
4.食品橡膠，專用于食品飲料的輸送。
DBY型渦輪電動隔膜泵訂貨須知：
一、①隔膜泵產品名稱與型號②DBY型渦輪電動隔膜泵口徑③DBY型渦輪電動隔膜泵揚程④DBY型渦輪電動隔膜泵流量⑤DBY型渦輪電動隔膜泵電機功率（KW）⑥DBY型渦輪電動隔膜泵轉速（r/min）⑦DBY型渦輪電動隔膜泵電壓〔V〕⑧DBY型渦輪電動隔膜泵吸程⑨是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的DBY型渦輪電動隔膜泵產品型號，請按DBY型渦輪電動隔膜泵型號直接向飛魯泵業銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數。
