隔膜泵的結構及分類

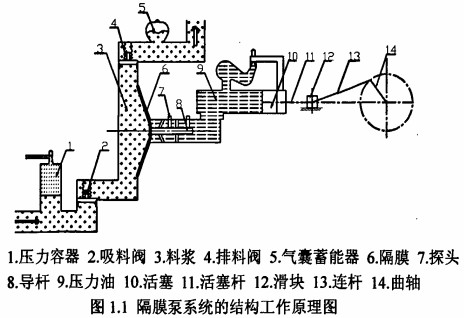

隔膜泵是在泵的液力端上裝有隔膜，其周邊緊固呈靜密封，由隔膜把輸送介質的過流部件和帶動隔膜彈性變形的部件或柱塞工作缸隔開并通過隔膜的周期性凸凹變形來輸送介質的一種無泄漏泵。單作用隔膜泵的工作結構簡圖如圖1.1:
隔膜泵具有設計結構合理、控制系統可靠、運行平穩、嗓聲低、維修方便、易損件壽命長及節油、節電、節備件等特點。它通常由兩部分組成，一部分直接輸送液體介質，把機械能轉換為液體壓力能的液力端，另一部分將原動機的能量傳給液力端的傳動端.液力端主要有隔膜、液缸體、活塞、吸料閥和排料閥等部件。傳動端主要有曲柄、連桿、十字頭等部件。如圖1.1所示，在液缸體中有活塞桿和活塞，液缸體上裝有吸料閥和排料閥。液缸體中活塞與閥之間的空間稱為工作室，它通過吸料閥和排料閥分別與吸料管路和排料管路相連。但一臺完整的往復式活塞隔膜泵系統還應包括傳動系統、液壓輔助系統、進出口壓力流量穩定系統、控制系統和消振裝置等.其結構型式有活塞的單雙作用、活塞缸數、活塞的立式及臥式，常用的有雙缸雙作用臥式、三缸單作用臥式、多缸單作用立式等結構。

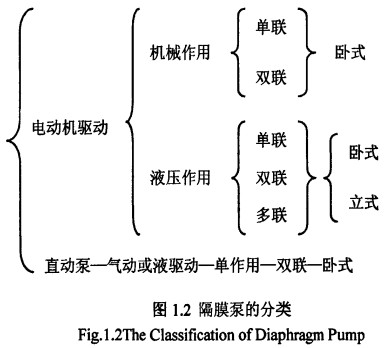

根據動力作用方式，隔膜泵有往復式機械作用和液壓作用隔膜泵。機械隔膜泵是以機件的往復運動直接帶動隔膜彈性變形的，而液壓隔膜泵是用工作缸中的液體(通常為油)壓力的周期變化來帶動隔膜周期彈性變形的，具體分類如下圖。
